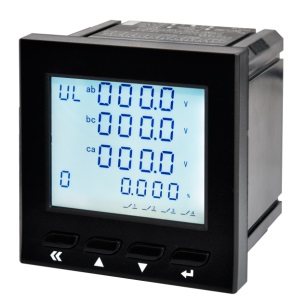

RTPM-300系列智能監控儀
概述
RTPM-300系列三相電力儀表是集高精度電力參數測量、開關量輸入、繼電器輸出、模擬量輸出、網絡通訊以及溫度測量為一體的數字電力儀表。儀表采用嵌入式安裝，外形美觀、運行可靠、現場接線與操作方便�？蓮V泛應用于變電站綜合自動化系統、智能高低壓開關柜、低壓配電自動化系統、建筑能源監控系統等重要變配電場合。
技術特點
功能強大，帶有電量測量、溫度測量及控制功能：可測量、顯示、變送所有的電力參數和電量，同時可監測電氣接點溫度。
有豐富的模塊化設計的通訊接口，可根據客戶的需求靈活的選擇通訊方式，并帶有Modbus、DL/T 645、IEC1107等多種規約，可供用戶自由的選擇。
技術參數
Ø 精度等級：電流、電壓0.2S級，有功0.5S級，無功1.0S級；
Ø 電源：AC85~265V DC110V~350V
Ø 輸入范圍：電流AC0~5A，電壓AC0~220V，頻率50/60Hz；
Ø 繼電器輸出：250VAC/5A,30VDC/5A；
Ø 開關量輸入：無緣干接點輸入；
Ø 4~20mA模擬量輸出：最大負載電阻300歐姆，分辨率12bit；
Ø 電能脈沖輸出：脈沖常數默認3200imp/Kwh；
Ø 溫度測量范圍：-25～+200℃；
Ø 溫度測量精度：±1℃（0~75℃）±2℃（-20~150℃）
Ø 溫度數據無線傳輸距離：≤200米
Ø 傳感器安裝方式：捆綁式
Ø 工作環境：-20~70℃，5~95%無凝露；
Ø 儲存環境：-50~85℃，5~95%無凝露。
產品選型
1.產品代碼；
2.顯示方式：缺省——三相全電氣量測量；
H——三相全電氣量測量，帶32/51/63次諧波分析、三時段復費率計量功能；
3.測溫點數量：3——三點測溫；6——六點測溫；9——九點測溫；
4.外形尺寸：02——外形尺寸72×72； 04——外形尺寸96×96； 05——外形尺寸80×80；
5.繼電器輸出路數：D1表示1路繼電器輸出；D0表示不選配；
6.開關量輸入路數：I1表示1路開關量輸入；I0表示不選配；
7.模擬量輸出路數：A1表示1路模擬量輸出；A0表示不選配；
8.電能脈沖輸出功能：M表示選配脈沖輸出；不選配則省略（單相表不可配置）
9.通訊接口：S表示帶有RS485通訊口。
